ELEKTROBOCK PT21 digitální programovatelný pokojový termostat 5–39 °C 5 A / 250 V – 6 změn denně

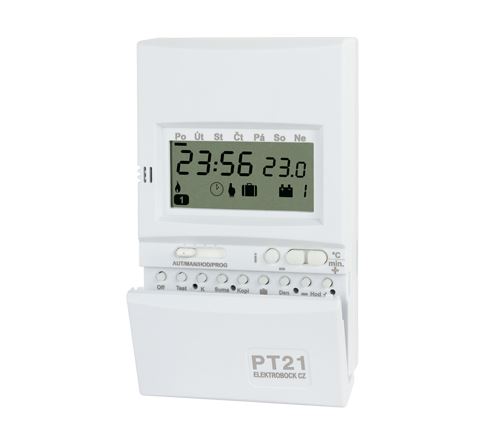

ELEKTROBOCK PT21 pokojový digitální programovatelný termostat 5 A / 250 V
ELEKTROBOCK PT21 je drátový digitální pokojový termostat určený pro automatickou regulaci vytápění podle požadované teploty a nastaveného časového programu. Využití najde v domácnostech, kancelářích, dílnách a dalších vytápěných prostorech s kompatibilním zdrojem tepla.
Model zákazníci hledají také jako pokojový termostat, digitální termostat ke kotli, programovatelný termostat, prostorový termostat, pokojový regulátor, room thermostat nebo programmable thermostat. PT21 navazuje na starší model PT20 a nabízí možnost vytvořit rozdílný program pro jednotlivé dny.
Termostat umožňuje až 6 teplotních změn za den, přičemž požadovanou teplotu lze nastavovat v rozsahu 5 až 39 °C s krokem 0,5 °C. Nastavitelná hystereze v rozsahu 0,1 až 1,5 °C umožňuje přizpůsobit způsob spínání vlastnostem konkrétního vytápění.
ELEKTROBOCK PT21 je napájen pomocí 2× 1,5 V baterie AA a jeho reléový výstup je dimenzován maximálně na 5 A / 250 V AC. Nabízí také režim dovolená až na 99 dní, krátkodobou změnu požadované teploty, funkci TEST, vypnutí kotle tlačítkem OFF a informaci o provozních hodinách vytápění.
Hlavní údaje
- Typ produktu: digitální programovatelný pokojový termostat
- Alternativní názvy: prostorový termostat, regulátor kotle, digitální termostat, room thermostat, programmable thermostat
- Značka: ELEKTROBOCK
- Model: PT21
- Objednací číslo: 621
- EAN: 8594012225213
- Předchozí model: PT20
- Typ termostatu: drátový
- Napájení: 2× 1,5 V R6 / AA
- Spínací prvek: relé
- Maximální výstup: 5 A / 250 V AC
- Rozsah nastavitelné teploty: 5 až 39 °C
- Nastavení teploty: po 0,5 °C
- Přesnost: 0,5 °C
- Nastavitelná hystereze: 0,1 až 1,5 °C
- Teplotní změny za den: až 6
- Minimální programovací čas: 10 minut
- Minimální indikační krok: 0,1 °C
- Pracovní teplota: 0 až 40 °C
- Krytí: IP20
- Rozměry: 80 × 130 × 20 mm
- Režim dovolená: až 99 dní
- Montáž: vhodná pro instalační krabice KU/KP68
- Funkce: automatické řízení vytápění podle času a požadované pokojové teploty
- Ověření kompatibility: podle typu ovládacího vstupu a elektrických parametrů konkrétního kotle nebo zdroje tepla
Termostat umožňuje nastavit jiný program pro každý den, kopírovat nastavení mezi dny a provést krátkodobou změnu požadované teploty bez nutnosti kompletně přeprogramovat uložený režim.
Při výměně baterií dokáže nastavení po krátkou dobu zachovat v paměti, proto je vhodné provést výměnu baterií bez zbytečného prodlení.
Kdy pokojový termostat vyměnit
Výměna je vhodná, pokud stávající termostat nespíná nebo nevypíná vytápění podle nastavené teploty, nereaguje správně na ovládání nebo je mechanicky poškozený.
Důvodem ke kontrole může být také nefunkční displej, nespolehlivé reléové spínání, poškozené svorky nebo opakované problémy s regulací, které přetrvávají i po instalaci nových baterií.
Než termostat vyměníte, doporučujeme zkontrolovat stav baterií a správnost nastaveného programu. Problém s vytápěním může souviset také s kotlem, kabeláží, napájením nebo jinou součástí systému.
PT21 lze zvolit také při náhradě staršího modelu PT20, vždy je však nutné ověřit elektrické zapojení a požadavky konkrétního topného zařízení.
Stručný návod na výměnu
- Vypněte zdroj vytápění a bezpečně odpojte příslušný elektrický okruh od sítě.
- Před manipulací s vodiči ověřte nepřítomnost nebezpečného napětí.
- Před odpojením původního termostatu si zaznamenejte jeho elektrické zapojení.
- Zkontrolujte stav vodičů, svorek a montážní krabice.
- Ověřte, že parametry ovládacího vstupu zdroje tepla odpovídají výstupu max. 5 A / 250 V AC.
- Nový PT21 upevněte na vhodné místo podle montážních pokynů výrobce.
- Zapojení proveďte přesně podle schématu termostatu a dokumentace připojeného kotle nebo jiného zdroje vytápění.
- Vložte 2 nové alkalické baterie AA 1,5 V se správnou polaritou.
- Nastavte aktuální čas, den, požadované teploty, časový program a hysterezi.
- Pomocí funkce TEST a běžného provozu ověřte správné spínání vytápění.
Tento postup je pouze orientační. Při výměně vždy postupujte podle návodu výrobce, servisní dokumentace a konkrétní konstrukce vašeho spotřebiče.
Z důvodu bezpečnosti, správné funkce spotřebiče a možnosti uplatnění záruky doporučujeme montáž osobou s příslušnou kvalifikací nebo autorizovaným servisem. Jakákoliv neodborná instalace, zásah do spotřebiče nebo montáž bez potřebné kvalifikace je prováděna na vlastní odpovědnost.
Doporučení při výměně
Před montáží doporučujeme ověřit především typ regulovaného zařízení, způsob elektrického ovládání, stav kabeláže, svorek a maximální zatížení termostatu.
Termostat instalujte na místo, kde může co nejlépe snímat skutečnou pokojovou teplotu. Nevhodné je umístění v bezprostřední blízkosti radiátoru, zdroje tepla, chladného průvanu nebo na místo vystavené přímému slunečnímu záření.
Při prvotním nastavení věnujte pozornost hodnotě hystereze 0,1 až 1,5 °C. Její vhodná hodnota závisí na charakteru vytápění a tepelných vlastnostech objektu.
Při výměně baterií používejte shodný typ kvalitních baterií a vyměňujte oba články současně.
Upozornění
ELEKTROBOCK PT21 není automaticky kompatibilní s každým kotlem nebo topným systémem. Před instalací je nutné ověřit typ ovládacího vstupu, elektrické zapojení a maximální povolené zatížení.
Reléový výstup termostatu má maximální hodnotu 5 A / 250 V AC. Tento údaj nesmí být překročen a zapojení musí odpovídat požadavkům výrobce regulovaného zařízení.
Termostat má krytí IP20 a je určen pro použití ve vhodném vnitřním prostředí. Není určen pro místa vystavená vodě, kondenzaci nebo nepříznivým venkovním podmínkám.
Při elektrickém zapojování mohou být na ovládacím okruhu přítomna nebezpečná napětí. Montáž proto doporučujeme osobě s odpovídající elektrotechnickou kvalifikací.
