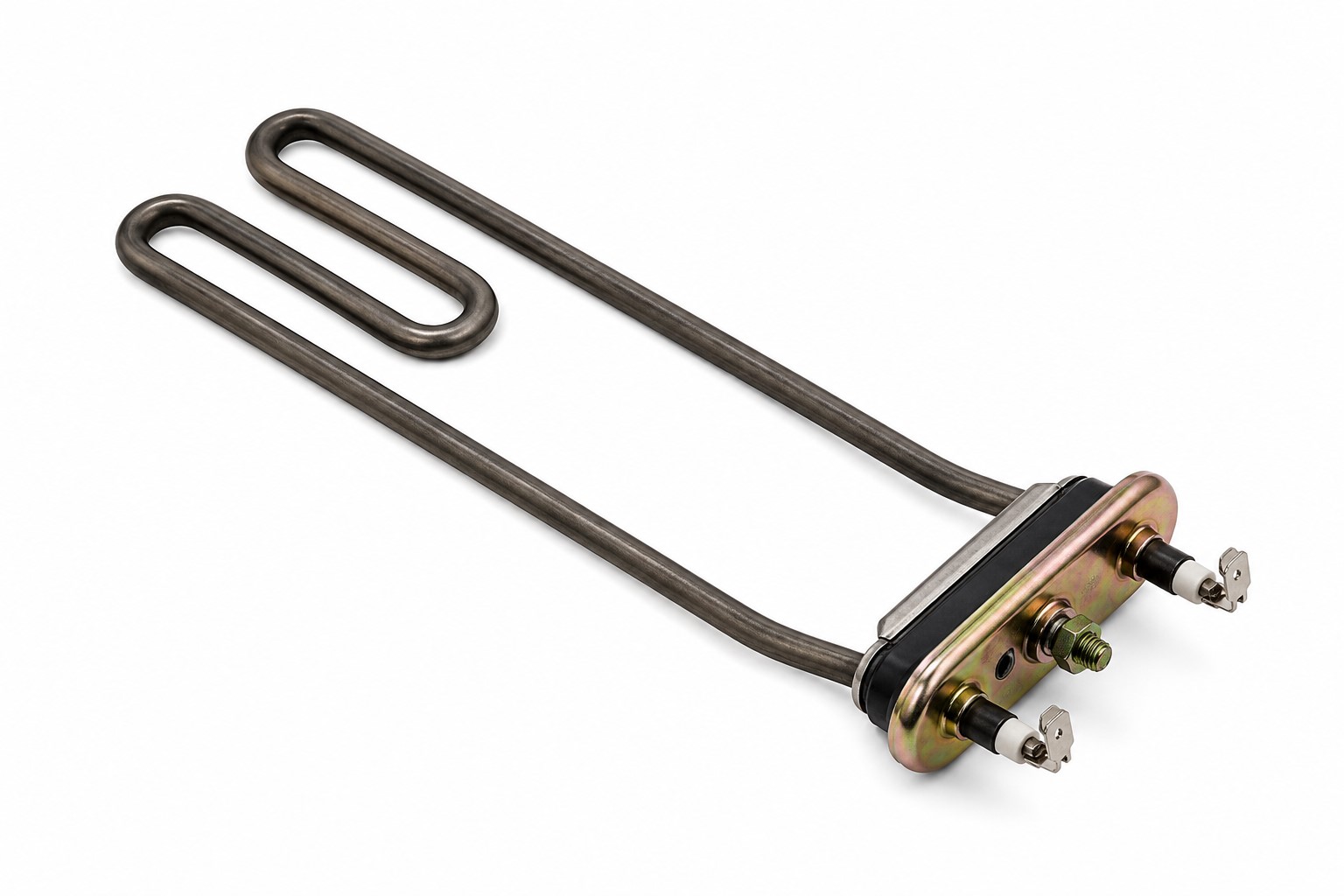

Topné těleso pračky Candy a Zerowatt 90428715 / 90428723, 2200 W, délka 255 mm

Topné těleso pračky Candy 90428715 je náhradní elektrický díl určený pro vhodné automatické pračky značek Candy a Zerowatt. Jeho úkolem je ohřívat prací vodu na teplotu nastavenou zvoleným programem, aby praní probíhalo za správných podmínek.

Díl se může označovat také jako topení do pračky, topná spirála, topný článek, výhřevné těleso, washing machine heater nebo heating element. Nabízené provedení má výkon 2200 W, napětí 230 V a délku topné části přibližně 255 mm.

Hlavním číslem dílu je 90428715. Mezi související označení patří 90428723, 4092 a 159CY13. Těleso je určeno pro vybrané pračky Candy a Zerowatt, včetně vhodných provedení označovaných RZ 0842.1 R a RZ 1051.1 R.

Vadné topení se může projevit praním ve studené vodě, neobvykle dlouhým programem nebo chybovým hlášením souvisejícím s ohřevem. Před objednáním doporučujeme porovnat nový díl s původním tělesem a ověřit přesný model pračky, protože jednotlivé výrobní série mohou používat odlišné rozměry a elektrické provedení.

Hlavní údaje

• Typ dílu: topné těleso automatické pračky
• Alternativní názvy: topná spirála, topný článek, topení pračky, výhřevné těleso, heating element, washer heater
• Značka: Candy / Zerowatt
• Číslo dílu: 90428715
• Alternativní kódy / náhrady: 90428723, 4092, 159CY13
• Napětí: 230 V
• Výkon: 2200 W
• Délka topné části: přibližně 255 mm
• Šířka tělesa: přibližně 60 mm
• Šířka příruby: přibližně 23 mm
• Rozteč elektrických vývodů: přibližně 51 mm
• Provedení: pro kovovou nádrž vhodných praček
• Otvor pro teplotní čidlo: ne
• Určeno pro: vhodné pračky Candy a Zerowatt
• Vybraná označení spotřebičů: RZ 0842.1 R, RZ 1051.1 R a konstrukčně odpovídající provedení
• Funkce: ohřev prací vody na teplotu požadovanou programem
• Příznaky závady: pračka neohřívá vodu, prodlužuje program, hlásí chybu ohřevu nebo vypíná elektrické jištění
• Ověření kompatibility: podle modelu pračky, výrobního štítku, původního kódu, výkonu, délky, příruby a vývodů
• Montáž: doporučena osobou s příslušnou elektrotechnickou kvalifikací

Kdy topné těleso pračky vyměnit

Topné těleso může vyžadovat výměnu, pokud pračka během programu neohřívá vodu. Prádlo zůstává studené, prací prostředek se může hůře rozpouštět a program může trvat déle než obvykle.

Dalším příznakem může být zastavení programu nebo chybové hlášení související s ohřevem. Poškozené těleso může také způsobovat vybavení jističe nebo proudového chrániče ve chvíli, kdy pračka začne vodu zahřívat.

Výměna je vhodná při viditelném poškození topné trubice, silné korozi, deformaci příruby nebo poškozených elektrických vývodech. Silná vrstva vodního kamene může zhoršovat přenos tepla a přispívat k lokálnímu přehřívání tělesa.

Podobné projevy však nemusí vždy způsobovat samotná topná spirála. Závada může souviset také s termostatem, teplotním čidlem umístěným jinde ve spotřebiči, kabeláží, relé nebo řídicí elektronikou. Před nákupem doporučujeme odbornou diagnostiku.

Stručný návod na výměnu

1. Odpojte pračku od elektrické sítě a zajistěte ji proti nechtěnému zapnutí.
2. Uzavřete přívod vody a vypusťte zbytkovou vodu ze spotřebiče.
3. Vhodným měřicím přístrojem ověřte nepřítomnost elektrického napětí.
4. Podle konstrukce pračky demontujte příslušný kryt a zpřístupněte topné těleso.
5. Před odpojením vodičů si zaznamenejte jejich původní polohu a zapojení.
6. Opatrně odpojte ploché konektory a ochranný vodič.
7. Uvolněte středový upevňovací prvek a původní těleso šetrně vyjměte z nádrže.
8. Očistěte dosedací plochu a odstraňte volné nečistoty bez poškození nádrže.
9. Nové těleso zasuňte ve správné poloze, rovnoměrně upevněte a obnovte elektrické zapojení.
10. Po sestavení zkontrolujte těsnost a nechte odborně ověřit izolační stav, ochranné uzemnění a správnou funkci ohřevu.

Tento postup je pouze orientační. Při výměně vždy postupujte podle návodu výrobce, servisní dokumentace a konkrétní konstrukce vašeho spotřebiče.

Z důvodu bezpečnosti, správné funkce spotřebiče a možnosti uplatnění záruky doporučujeme montáž osobou s příslušnou kvalifikací nebo autorizovaným servisem. Jakákoliv neodborná instalace, zásah do spotřebiče nebo montáž bez potřebné kvalifikace je prováděna na vlastní odpovědnost.

Doporučení při výměně

Při demontáži zkontrolujte stav elektrických konektorů, přívodních vodičů, ochranného vodiče a okolní kabeláže. Zoxidované, uvolněné, zčernalé nebo tepelně poškozené kontakty musí být odborně opraveny.

Prověřte pryžové těsnění příruby a dosedací prostor v nádrži. Nové těleso musí být zasunuto rovně a správně vedené v případném vnitřním držáku, aby se během provozu nedotýkalo bubnu.

Porovnejte zejména délku 255 mm, výkon 2200 W, šířku příruby, rozteč kontaktů a provedení bez otvoru pro teplotní čidlo. Použití tělesa s jinou konstrukcí může znemožnit správnou montáž nebo funkci.

Před uzavřením krytu ověřte pevné nasazení všech konektorů. Po montáži proveďte kontrolu těsnosti nejprve při napouštění a následně během zkušebního programu.

Pokud je v nádrži větší množství vodního kamene, odstraňte pouze volné usazeniny dostupným a bezpečným způsobem. Při čištění nepoškoďte nádrž, těsnicí plochu ani okolní díly.

Upozornění

Kompatibilitu nelze určit pouze podle výkonu 2200 W nebo značky Candy. Topná tělesa se mohou lišit délkou, šířkou, tvarem, přírubou, roztečí kontaktů, úhlem zahnutí, těsněním a přítomností otvoru pro teplotní čidlo.

Před objednáním ověřte shodu podle přesného modelu spotřebiče, výrobního štítku a původního čísla dílu 90428715 nebo 90428723. Doporučujeme porovnat také označení 4092 nebo 159CY13 a fotografie původního tělesa.

Nabízené provedení nemá otvor pro teplotní čidlo. Nelze jej bez potvrzení kompatibility použít jako náhradu tělesa, ve kterém je NTC snímač přímo zasunutý do příruby.

Výkon a rozměry musí odpovídat původnímu dílu. Nevhodné těleso nebo chybné zapojení může způsobit nesprávný ohřev, únik vody, elektrický svod, poškození pračky nebo úraz elektrickým proudem.

Topné těleso pracuje přímo ve vodě a je připojeno k síťovému napětí. Montáž doporučujeme svěřit kvalifikovanému technikovi nebo autorizovanému servisu. Neodborné zapojení, nedostatečné utěsnění nebo montáž bez potřebné kvalifikace je prováděna na vlastní odpovědnost.
