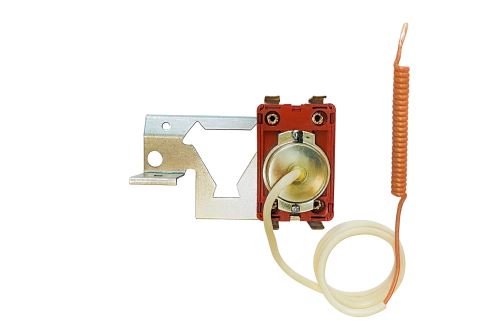

Tepelná pojistka 99 °C pro bojler DZD Dražice OKCE, OKCE S a OKCEV

Tepelná pojistka pro ohřívače vody DZD Dražice je bezpečnostní prvek elektrického topného systému vybraných bojlerů řady OKCE, OKCE S a OKCEV. Setkat se můžete také s označením pojistný termostat, bezpečnostní termostat, tepelná ochrana bojleru, havarijní termostat nebo thermal safety thermostat.

Pojistka slouží jako ochranný prvek při nadměrném zvýšení teploty. U ohřívačů Dražice je elektrické topné těleso řízeno provozním termostatem a současně jištěno bezpečnostním termostatem – tepelnou pojistkou. Při poruše regulace tak bezpečnostní prvek přeruší elektrické napájení topného tělesa.

U tohoto provedení je uváděna teplota 99 °C, kapilára s čidlem o celkové délce přibližně 540 mm, samotné čidlo přibližně 70 × 6 mm a elektrické zatížení 16(4) A při 250 V / 400 V. Před objednáním doporučujeme tyto parametry a konstrukční provedení porovnat s původní součástkou.

Pojistka je určena pro vybrané ohřívače DZD Dražice, mimo jiné pro řady OKCE 50–160 a horizontální OKCEV 100–160. Pro modely OKCE 100 S/2,2 kW a OKCE 125 S/2,2 kW výrobce potvrzuje 2200W keramické topné těleso ovládané provozním termostatem a jištěné tepelnou pojistkou.

Hlavní údaje

• Typ dílu: tepelná pojistka / pojistný termostat ohřívače vody
• Značka spotřebiče: DZD Dražice
• Vypínací teplota: 99 °C
• Proudové zatížení: 16(4) A
• Napětí: 250 V / 400 V
• Maximální teplota prostředí: T85 °C
• Délka kapiláry včetně čidla: cca 540 mm
• Délka čidla: cca 70 mm
• Průměr čidla: cca 6 mm
• Uváděné starší označení: BP16, KNTP 8823
• Alternativní názvy: bezpečnostní termostat, pojistný termostat, havarijní termostat, tepelná ochrana bojleru
• Určeno pro: vybrané elektrické ohřívače vody Dražice
• Funkce: bezpečnostní odpojení topného tělesa při nadměrném zvýšení teploty
• Kompatibilita: ověřte podle přesného typu, výrobního štítku, elektrického provedení a původní pojistky

Kompatibilní ohřívače vody Dražice

Uváděné použití zahrnuje zejména:

• Dražice OKCE 50
• Dražice OKCE 80
• Dražice OKCE 100
• Dražice OKCE 125
• Dražice OKCE 160
• Dražice OKCE 100 S / 2,2 kW – 2200 W
• Dražice OKCE 125 S / 2,2 kW – 2200 W
• Dražice OKCEV 100
• Dražice OKCEV 125
• Dražice OKCEV 160

U uživatelem uvedených variant OKCE 125 2/6 kW a OKCE 160 2/6 kW doporučujeme kompatibilitu před objednáním zvlášť ověřit podle výrobního štítku a elektrického provedení. Označení modelové řady samo o sobě nemusí být dostatečné pro určení správného regulačního a bezpečnostního prvku.

Kdy tepelnou pojistku bojleru vyměnit

Výměna je vhodná v případě, kdy odborná diagnostika potvrdí závadu tepelné pojistky nebo pojistného termostatu. Typickým důvodem kontroly může být situace, kdy topné těleso není napájeno a ostatní části systému jsou v pořádku.

Aktivace tepelné ochrany však nemusí automaticky znamenat, že je samotná pojistka vadná. Může upozorňovat na nadměrné zvýšení teploty nebo závadu regulace, a proto je důležité před výměnou zjistit skutečnou příčinu.

Tepelnou pojistku nikdy nevyřazujte, nepřemosťujte ani nenahrazujte prvkem s neodpovídajícími parametry. Jde o bezpečnostní součást ohřívače vody.

Stručný návod na výměnu

1. Ohřívač zcela odpojte od elektrické sítě a zajistěte proti náhodnému zapnutí.
2. Uzavřete přívod vody, pokud to vyžaduje konkrétní servisní zásah.
3. Nechte vodu a jednotlivé části ohřívače bezpečně vychladnout.
4. Přístup k elektroinstalaci proveďte podle servisní dokumentace konkrétního modelu.
5. Ověřte typ a parametry původní tepelné pojistky.
6. Před montáží porovnejte elektrické parametry, kapiláru, čidlo, kontakty a způsob upevnění.
7. Zapojení a funkční kontrolu bezpečnostního systému musí provést kvalifikovaná osoba.
8. Po opravě je nutné ověřit také příčinu, proč tepelná ochrana reagovala.

Tento postup je pouze orientační. Při výměně vždy postupujte podle návodu výrobce, servisní dokumentace a konkrétní konstrukce vašeho spotřebiče.

Jde o bezpečnostní prvek elektrického ohřívače vody. Z důvodu bezpečnosti, správné funkce spotřebiče a možnosti uplatnění záruky doporučujeme montáž osobou s příslušnou elektrotechnickou kvalifikací nebo autorizovaným servisem. Jakákoliv neodborná instalace, zásah do spotřebiče nebo montáž bez potřebné kvalifikace je prováděna na vlastní odpovědnost.

Doporučení při výměně

Při výměně doporučujeme zkontrolovat také provozní termostat, topné těleso, kabeláž, konektory, kontakty a stav elektrických spojů. Zvláštní pozornost věnujte známkám přehřátí, poškozené izolaci nebo uvolněným svorkám.

Pokud tepelná pojistka vybavila, je důležité zjistit příčinu. Pouhé obnovení provozu bez kontroly regulačního systému nemusí odstranit skutečný problém ohřívače.

Upozornění

Tepelná pojistka je bezpečnostní součást a nesmí být vyřazena z provozu ani elektricky přemostěna. Nesprávný zásah může odstranit ochranu topného tělesa před nadměrnou teplotou.

Před objednáním vždy ověřte přesný model, výrobní provedení, štítek ohřívače a parametry původního dílu. U jednotlivých výrobních sérií Dražice se může lišit elektrické zapojení, termostat, provedení čidla, kapilára nebo další konstrukční detaily.

Montáž doporučujeme svěřit kvalifikovanému elektrotechnikovi nebo autorizovanému servisu. Neodborná instalace nebo zásah do bezpečnostních prvků ohřívače je prováděn na vlastní odpovědnost.
