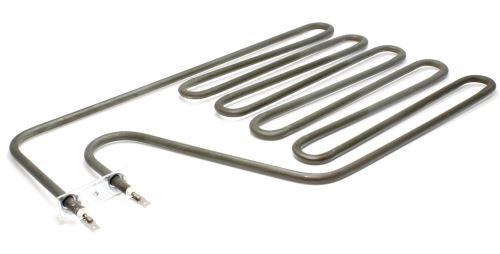

Originální Harvia SPZSS-120 topné těleso saunových kamen Senator 2000 W, 230 V, 240 × 410 mm, EAN 6417659036788
Topné těleso saunových kamen Harvia Senator ZSS-120, 2000 W, 230 V
Topné těleso Harvia SPZSS-120, označované také jako ZSS-120, je náhradní odporová spirála pro vybraná elektrická saunová kamna Harvia. Přeměňuje elektrickou energii na teplo, zahřívá saunové kameny a podporuje rovnoměrné prohřátí prostoru sauny.
Díl lze hledat také jako topná spirála do sauny, topení saunových kamen, odporové topné těleso, sauna heater element, heating element nebo sauna heater resistor. Jeho konstrukce je přizpůsobena provozu ve velmi teplém prostředí saunových kamen.
Těleso má výkon 2000 W a pracuje s napětím 230 V. Rozměry výrobku jsou přibližně 240 × 410 × 21 mm a čistá hmotnost činí přibližně 0,76 kg. Výrobní označení je SPZSS-120, EAN 6417659036788 a elektrické katalogové číslo 8264690.
Topné těleso je vhodné pro vybraná kamna Harvia Senator T10.5, Senator Combi T7C/A, Senator Combi T9C/A a Elegance F10.5. Počet použitých kusů závisí na konkrétním modelu kamen a musí odpovídat servisní dokumentaci výrobce.
Výměna pomůže obnovit správný topný výkon v situaci, kdy se kamna zahřívají pomalu, nedosahují nastavené teploty nebo odborné měření potvrdí závadu jednoho topného okruhu.
Hlavní údaje
- Typ dílu: topné těleso elektrických saunových kamen
- Alternativní názvy: topná spirála, odporové těleso, sauna heater element, heating element
- Značka: Harvia
- Číslo dílu: SPZSS-120
- Zkrácené označení: ZSS-120 / ZSS120
- EAN: 6417659036788
- Elektrické katalogové číslo: 8264690
- Výkon: 2000 W
- Napájecí napětí: 230 V
- Šířka: 240 mm
- Hloubka: 410 mm
- Výška: 21 mm
- Čistá hmotnost: přibližně 0,76 kg
- Obsah dodávky: topné těleso, upevňovací sada a těsnicí kroužek
- Určeno pro: vybraná saunová kamna Harvia Senator, Senator Combi a Elegance
- Funkce dílu: ohřev saunových kamenů a vzduchu v sauně
- Příznaky závady: pomalý ohřev, nedosažení teploty, studená část kamen, vybavení jištění nebo elektrický svod
- Ověření kompatibility: podle modelu kamen, výrobního štítku, návodu a původního označení tělesa
Vybrané kompatibilní modely
Topné těleso je určeno pro vybraná saunová kamna:
- Harvia Senator T10.5 – obvykle 3 kusy ZSS-120
- Harvia Senator Combi T7C / T7CA – obvykle 2 kusy ZSS-120
- Harvia Senator Combi T9C / T9CA – obvykle 3 kusy ZSS-120
- Harvia Elegance F10.5 – obvykle 3 kusy ZSS-120
Uvedené množství se vztahuje k tělesům typu ZSS-120. V některých kamnech mohou být současně použity také spirály s jiným výkonem a označením. Před objednáním vždy zkontrolujte schéma náhradních dílů konkrétního modelu.
Kdy topné těleso saunových kamen vyměnit
Topné těleso je vhodné zkontrolovat, pokud se saunová kamna zahřívají výrazně pomaleji než dříve nebo nedokážou dosáhnout nastavené teploty. U kamen s několika spirálami může být část prostoru pro kameny citelně chladnější.
Důvodem k výměně může být odborným měřením potvrzené přerušení topného okruhu. Vadné těleso v takovém případě neodebírá odpovídající proud a nepodílí se na celkovém výkonu kamen.
Poškozené těleso může vykazovat elektrický svod na kovovou konstrukci. Závada se může projevit vybavením jističe nebo proudového chrániče při zapnutí či zahřívání kamen.
Výměna je nutná také při viditelné deformaci, prasknutí kovového pláště, propálení, silné korozi nebo poškození elektrických vývodů.
Nedostatečný ohřev nemusí vždy způsobovat samotná spirála. Příčinou může být také vadný termostat, stykač, teplotní čidlo, bezpečnostní omezovač, kabeláž nebo řídicí jednotka.
Stručný návod na výměnu
- Saunová kamna vypněte a odpojte jejich napájecí okruh hlavním jističem.
- Jištění zajistěte proti nechtěnému zapnutí během práce.
- Nechte kamna, topné spirály a saunové kameny zcela vychladnout.
- Opatrně vyjměte saunové kameny a odstraňte jejich drobné úlomky.
- Kvalifikovaná osoba musí vhodným měřicím přístrojem ověřit nepřítomnost napětí.
- Podle servisní dokumentace zpřístupněte elektrické připojení tělesa.
- Před odpojením zaznamenejte polohu vodičů a označení jednotlivých svorek.
- Odpojte elektrické vodiče bez tahání za kabeláž.
- Uvolněte upevňovací prvky a původní spirálu opatrně vyjměte.
- Porovnejte nový díl podle označení SPZSS-120, výkonu 2000 W, napětí 230 V, rozměrů a vývodů.
- Nové těleso namontujte s odpovídající upevňovací sadou a těsnicím kroužkem.
- Vodiče připojte přesně podle schématu konkrétních kamen.
- Zkontrolujte pevnost svorek, ochranné pospojování a izolační stav.
- Saunové kameny vraťte volně mezi spirály bez jejich násilného zaklínění.
- Po odborném měření a kontrole spusťte kamna a ověřte rovnoměrný ohřev.
Tento postup je pouze orientační. Při výměně vždy postupujte podle návodu výrobce, servisní dokumentace a konkrétní konstrukce vašeho spotřebiče.
Z důvodu bezpečnosti, správné funkce spotřebiče a možnosti uplatnění záruky doporučujeme montáž osobou s příslušnou kvalifikací nebo autorizovaným servisem. Jakákoliv neodborná instalace, zásah do spotřebiče nebo montáž bez potřebné kvalifikace je prováděna na vlastní odpovědnost.
Doporučení při výměně
Před montáží proměřte všechna topná tělesa v kamnech. U vícespirálové sestavy může být vhodné zkontrolovat odpor, izolační stav a proudové zatížení všech okruhů.
Prověřte napájecí vodiče, svorky a tepelně odolnou izolaci. Opálené, zoxidované nebo uvolněné spoje je nutné odborně opravit, jinak se může nové těleso nebo jeho připojení přehřívat.
Zkontrolujte montážní otvory, upevňovací prvky a těsnicí kroužek. Těleso musí být osazeno bez pnutí a elektrické vývody nesmějí být mechanicky namáhány.
Odstraňte rozpadlé, příliš malé nebo znečištěné saunové kameny. Kameny ukládejte volně tak, aby mezi nimi mohl proudit vzduch.
Kameny nesmějí topnou spirálu násilně ohýbat ani ji tlačit proti sousedním tělesům. Nevhodné uložení omezuje proudění vzduchu a může zkrátit životnost spirály.
Po výměně ověřte také funkci termostatu, teplotního čidla, bezpečnostního omezovače a řídicí jednotky.
Upozornění
Topné těleso SPZSS-120 / ZSS-120 je vhodné pouze pro vybraná saunová kamna Harvia s odpovídající konstrukcí a elektrickým zapojením.
Doporučujeme ověřit kompatibilitu podle přesného modelu, výrobního štítku, návodu výrobce a původního čísla spirály. Samotná shoda výkonu není dostatečným potvrzením vhodnosti.
Podobná topná tělesa se mohou lišit výkonem, napětím, tvarem, rozměry, montážními prvky, polohou vývodů a způsobem elektrického zapojení.
Před objednáním ověřte zejména označení SPZSS-120, výkon 2000 W, napětí 230 V, rozměry 240 × 410 × 21 mm a EAN 6417659036788.
Počet potřebných těles se liší podle modelu kamen. Některá kamna mohou používat kombinaci několika typů spirál s rozdílným výkonem.
Topné těleso neohýbejte, nezkracujte, nesvařujte, nevrtejte ani jinak neupravujte. Poškození kovového pláště může způsobit elektrický svod, zkrat, požár nebo úraz elektrickým proudem.
Před prací musí být kamna odpojena od všech pólů elektrického napájení a zcela vychladlá. Vypnutí pouze prostřednictvím ovládacího panelu není dostatečné.
Saunová kamna jsou elektrický spotřebič s vysokým příkonem provozovaný v horkém a vlhkém prostředí. Montáž, zapojení, měření izolačního stavu a uvedení do provozu musí provést kvalifikovaná osoba nebo autorizovaný servis.
| Napětí | 230 V |
| Příkon | 2000 W |
| Rozměry | 414 x 246 mm |
| Výrobce | HARVIA |
